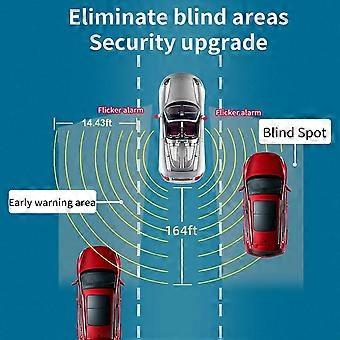

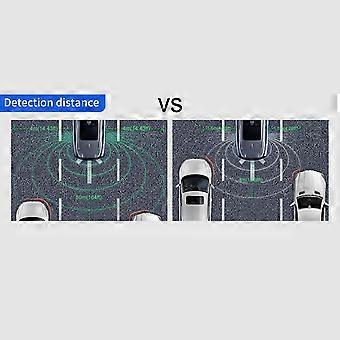

77Ghzミリ波レーダーBSD死角検出システム水平164フィート垂直14.43フィート 製品導入: このシステム製品は、隣接するレーンの危険なターゲットに警告することができます。煙、霧、ほこりを透過する77Ghzミリメートルレーダーの独自の能力は、全天候型および常時のアプリケーションを実現し、信号領域内の物体をリアルタイムで検出し、64個の物体の速度、角度、相対変位を同時に計算できます。最長50M(164フィート)以内のターゲットを検出し、最終的に第1レベルのアラームと第2レベルのアラームを含むアラーム信号を出力します。 製品機能の説明: 1.ACCの電源がオンになった後、システムは環境適応テストの後すぐに動作状態に入ることができます。車の電源を切ると、レーダーは動作を停止します。 2.ウインカーランプが点灯し、警告ランプが二重点滅し、Rリバースギアが作動している場合を除き、システムは第1レベルの早期警告状態にあります。 3.方向指示器がオンになり、警告灯が二重点滅し、Rリバースギアが作動すると、システムは第2レベルの早期警告状態になります。 レベル1アラーム:リマインダーライトは常に点灯しています。 レベル2アラーム:警告灯が点滅+ブザーが鳴ります。 警報範囲は車の後部の中央にあります。横方向の距離はX、縦方向の距離はYです。中心の左横距離は負で、中心の右横距離は正です。 1.製品自己検査 機器の通常の状態: 1)機器の電源を入れると、左右のインジケーターライトがそれぞれ3回点滅します。 2)車速が15km/hを超え、死角に目標車がある場合、インジケーターライトが点灯し、ステアリングブザーが鳴り、インジケーターライトが点滅します。 機器の異常状況: 1)機器の電源を入れた後、左右のライトが1回点滅し、コントロールボックスは正常で、レーダーは異常です。 2)機器の電源を入れた後、インジケーターライトは常に消灯し、コントロールボックスのレーダーが正常に動作しません。電源オン信号が正常に介入するかどうかを確認してください。 2.ブラインドエリア監視機能-BSD: システム始動速度:V15Km / h。 早期警報の水平範囲: 1.5mX4.4m(4.92ftX14.43ft)、-4.4mX-1.6m(-14.43ftX-5.25ft)。 早期警報の縦方向の範囲:0 mY6.5m(0ftY21.32ft)。 早期警報戦略:警報エリア内の移動目標に対する警報。 アクティブ追い越しまたはパッシブ追い越しを含め、相対追い越し速度は20km / h以下です。 BSD 早期警告モード: A.移動物体が死角監視エリアに入ると(車が方向指示器をオンにしない)、対象物が監視エリアを離れるまで第一級警告を発し、警告を解除します。 B.移動物体が死角監視エリアに入ると(車両が方向指示器をオンにすると)、対象物が監視エリアを離れるまで第2レベルの警告が生成され、警告はキャンセルされます。 3.並列補助アプローチ早期警告機能-LCA: システム始動速度:V15Km / h。 早期警報の水平範囲: 1.5mX4.4m(4.92ftX14.43ft)、-4.4mX-1.6m(-14.43ftX-5.25ft)。 早期警報の縦方向の範囲:0m<Y 50m(0ftY164ft)。 早期警告戦略:接近時間4.0秒。 LCA車両接近早期警告モード: ある。ターゲットが警報範囲に入ると(車が方向指示器をオンにしない)、第一級の警告が生成され、ターゲットが警報エリアを離れるまで警告をキャンセルします。 B.ターゲットが警報範囲に入ると(車が方向指示器をオンにすると)、ターゲットが警報エリアを離れるまで第2レベルの警告が生成され、警告はキャンセルされます。 4.後方衝突警告機能-RCW: システム始動速度:V
