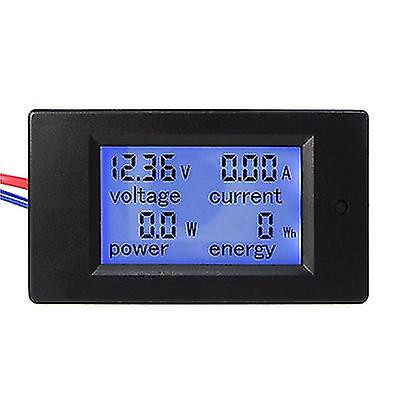

A. 機能 1.電気パラメータ測定機能(電圧、電流、電力、エネルギー).2。電圧アラーム機能(電圧アラームスレッショルド、バックライト、電圧フリッカーチップ).3。電源ボタンのクリア機能。パワーダウンデータストレージ機能.5.大画面LCDスクリーンフルディスプレイ機能(表示電圧、電流、電力、エネルギー).6バックライト。B.ディスプレイとキーIディスプレイインターフェイス大画面LCD画面からの電圧、電流、電力、エネルギーパラメータを同時に表示します。力: 0.0 ~ 999.9W以内の測定範囲0〜10kW 1kWの表示形式;1kW表示形式1000~9999W.2から。電力:測定範囲0〜9999kWh 10kWh表示フォーマット0〜9999Wh内;10kWh以上の表示形式10〜9999kWh;3。電圧:テスト範囲6.5〜100V表示形式6.50〜99.99V4。電流:テスト範囲0〜100ADisplayフォーマット0.00〜99.99。III ボタン 1.バックライトコントロールボタンを短く押してバックライトをオンまたはオフにし、バックライトステータスを自動保存します。2.電源がクリアされたステップ1:電源領域に「CLr」文字が表示されるまでボタンを押してから、ボタンを放します。ステップ2:現在のステータスがクリアされたことを示す消費電力の点滅のこの時点で、ボタンをもう一度短く押すと、消費データがクリアされ、点滅が終了します。ステップ3:5秒以内にキーが押されない場合は、電源がデータをクリアせず、クリアされて終了します。電圧アラーム値ステップ1:電源領域が「SET」文字を表示するまでボタンを押し、ボタンを放すステップ2:この状態に入った後、高圧領域の電圧は現在のアラーム値を示し、電流領域は低圧アラームの現在の値を表示し、最下位ビットは点滅を開始します。 その後、+1ビットショートでボタンを押すことができ、ボタン操作がない場合、3秒を超えると、高圧から低圧アラーム値への位置切り替えの自動調整には、6.5〜99.9Vステップ3に設定されたスコープ電圧アラームしきい値の値、合計6つの値があります。 設定後、表示に「PASS」と表示され、設定が成功したことを示すボタンを押すと、自動的に設定モードが終了します。4.範囲選択ステップ1:電源領域に「カー」文字が表示されるまでボタンを押してから、ボタンを放します。ステップ2:この時点で、電流領域は「100A」を表示し、「100A」と「50A」スイッチの間のボタンを短く押すと、外部電流範囲を表すために100A / 75mVまたは50A / 75mVであり、注意表はこれら2つの仕様シャントのみを使用できます。ステップ3:設定モードを終了するまでボタンを押すか、3秒後にキー操作が自動的に保存されず、設定モードを終了します。C. 注記 1.このモジュールは、屋外での使用ではなく、屋内での使用に適しています。印加負荷は定格電圧と定格電流を超えることはできません。配線順序は間違ってはいけません。D. 仕様 1.使用電圧:6.5〜100VDC2。テスト電圧:6.5〜100VDC3。定格電力:0-20A、0-100A / 10000W4。測定精度:1.0パッケージ内容:1 x 4 in 1電流計電圧計
