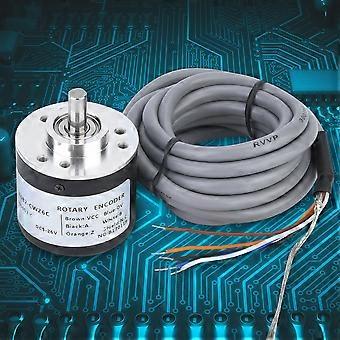

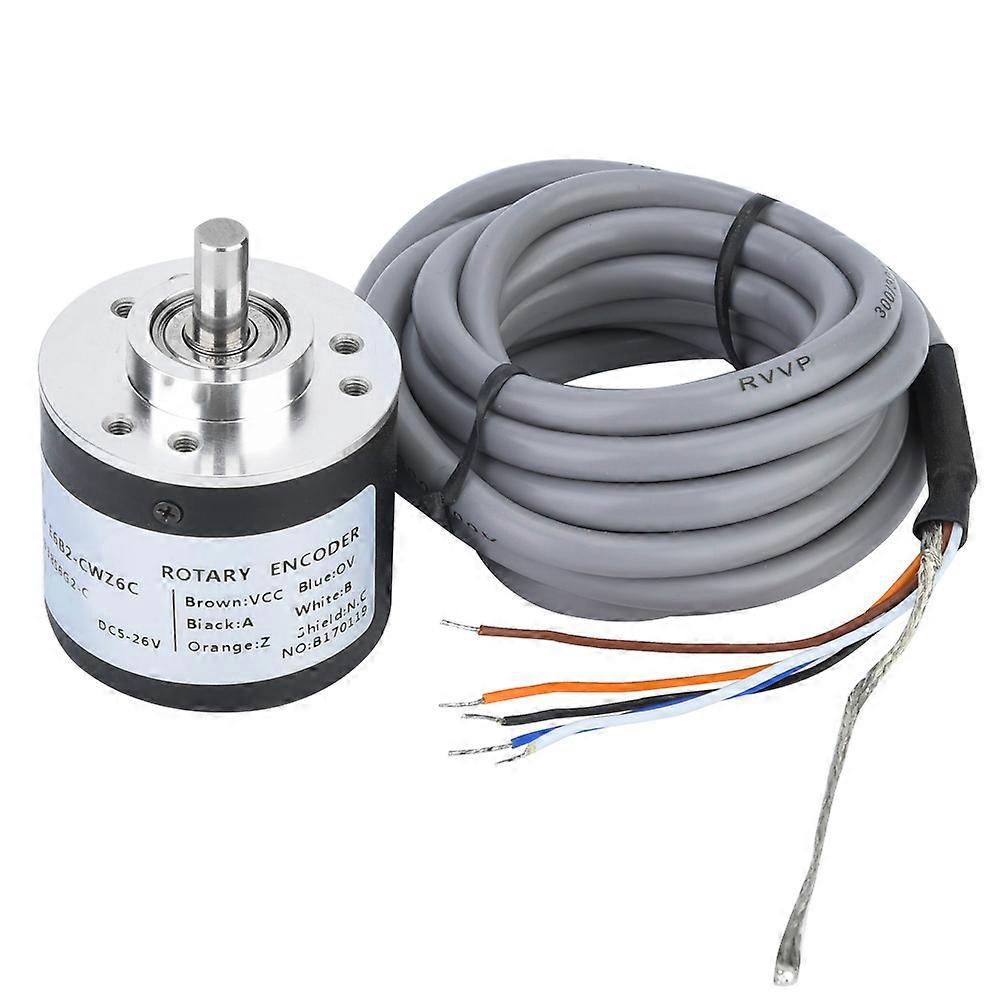

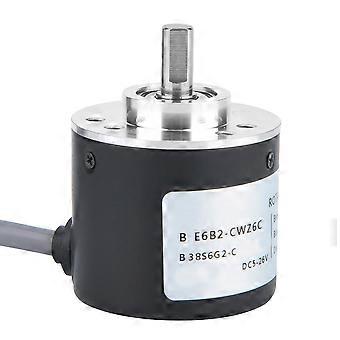

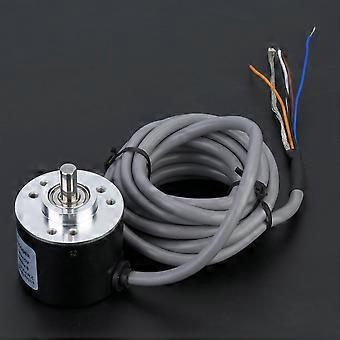

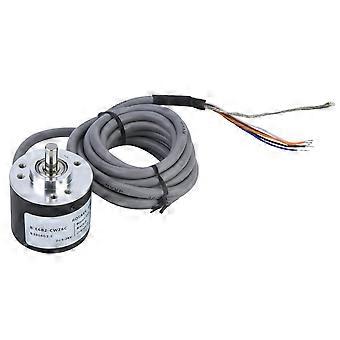

1、直径38mmの高品質インクリメンタルロータリーエンコーダ 2、内部ASICデバイス、高信頼性、長寿命、強力な干渉防止性能。3、より高い安定性と保護能力を備えたステンレス鋼のスピンドル、金属シェルはより頑丈で耐衝撃性があります。4、小型、軽量、コンパクトな構造、簡単な設置。5、負荷短絡保護、電源逆配線保護付き。 顔立ち： 直径38mmの高品質インクリメンタルロータリーエンコーダ。 内部ASICデバイス、高信頼性、長寿命、強力な干渉防止性能。 より高い安定性と保護能力を備えたステンレス鋼のスピンドル、金属シェルはより頑丈で耐衝撃性があります。 小型、軽量、コンパクトな構造、簡単な設置。 対応する電源電圧DC5~26V(オープンコレクタ出力タイプ)を使用します。 アキシアル荷重、ラジアルシャフト荷重30N、スラストシャフト荷重20Nを実現できます。 負荷短絡保護、電源逆配線保護付き。 仕様： アイテム名:インクリメンタルロータリーエンコーダ モデル: E6B2-CWZ6C 材質:鉛合金(シェル)、アルミニウム(本体) 入力電圧:DC5~26V(オープンコレクタ出力タイプ) 出力モード:電圧出力、コレクタ出力、相補出力、プッシュプル出力、ロングラインドライブ出力、差動出力、フォーク出力 出力フェーズ:A、B、Zフェーズ 外径:38mm スラストシャフト径:6mm 配線線の標準長さ:2m 分解能(パルス/回転):100、200、300、360、400、500、600、1000、1024、1200、2000、2500、3600、5000(オプション) 配線方法: 茶色の線:DC5-26V(正極) 青線:0V(負極) 黒線:A(位相) 白線:B(位相) オレンジ線:Z(位相) シールドネットワークケーブル:NC(アース) 出力間の位相差:AとBの間で90°±45°(1/4 T±1/8 T) 出力設定:NPNオープンコレクタ出力 出力容量:印加電圧:最大30 VDC;同期電流:最大35mA;残留電圧:0.4V以下(同期電流35mA時) 最大応答周波数(*3):100kHz 出力の立ち上がり/立ち下がり時間:最大1μs(制御出力電圧:5V、負荷抵抗:1kΩ、ケーブル長:最大2m) 力の開始モーメント:最大0.9mN.m 慣性モーメント:最大1x10-6kg.m²;(3x10-7 kg.m² 最大600 P/Rで) ラジアルシャフト荷重:30N スラストシャフト荷重:20N 最大許容回転数:6,000r/min 保護回路:負荷短絡保護、電源逆配線保護 周囲温度範囲:動作時:-10〜70°C;保管:-25〜85°C(アイシングなし) 動作/保管周囲湿度範囲:35%〜85%(結露しないこと) 絶縁抵抗:通電部品とケース間20MΩ以上(DC500V時) 絶縁耐力:AC500V、通電部品とケース間50/60Hz、1分間 耐振動性(破壊):10〜500Hz、2mmまたは150m/s²の倍振幅、11分間、X、Y、Z方向に各3回 耐衝撃性(破壊):1,000m/s² X・Y・Z各3回 パッケージリスト: 1 *エンコーダー 3 *ネジ 1 *指示
