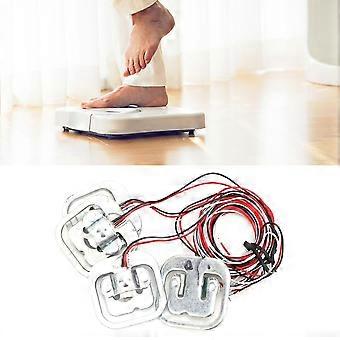

特長1このモジュールは、高精度電子スケール用に設計された24ビットの高精度A/DコンバータチップHX711を使用しています。2つのアナログチャンネル入力、128倍ゲインプログラマブルアンプ内蔵3入力回路は、ブリッジ圧力(圧力、計量など)センサーモードを提供するブリッジセンサーに構成できるため、高精度で低コストのサンプリングフロントエンドモジュールとして最適です。4重み付けセンサーは、少量で正確かつ高感度です。5センサーは、3つの使用モードを持つハーフブリッジひずみゲージのセットです。仕様特徴: このモジュールは、高精度電子スケール用に設計された24ビット高精度A / DコンバータチップHX711を使用しています。 128xゲインプログラマブルアンプを内蔵した2つのアナログチャンネル入力。 入力回路は、ブリッジ圧力(圧力、計量など)センサーモードを提供するブリッジセンサーに構成できるため、高精度で低コストのサンプリングフロントエンドモジュールとして最適です。 重み付けセンサーは、少量で正確で感度が高いです。 センサーは、3つの使用モードを持つハーフブリッジひずみゲージのセットです。 仕様: センサーサイズ:34*34mm/1.34*1.34in センサー内部構造:1000ohmハーフブリッジひずみゲージ; 測定範囲:50kg/100kg/200kg パッケージリスト: 4 * 重み付けセンサー 1 * HX711 モジュール ユーザーマニュアル: 測定時には、外側に外力が正しく加わっています。E型センサのひずみビーム部分(つまり、ひずみゲージの中央に白いゴムが入ったビームアーム)と外側は、逆方向にせん断力を形成すること、つまり、ひずみビームの中央が応力による曲げ変化を受けることができなければならず、ひずみビームの反対側に障害物があってはなりません センサーの内部にはハーフブリッジひずみゲージのセットがあり、次の3つの方法で使用できます: 1。1つのセンサーと外部抵抗を使用して、完全なブリッジ測定を形成します。範囲は1つのセンサーの範囲です:50kg。外部抵抗器の要求が高くなります. 2.2つのセンサーを使用して、完全なブリッジ測定を形成します。範囲は、2 つのセンサーの範囲の合計です: 50kgx2=100kg. 3。完全な橋の測定を形作るために4つのセンサーを使用して、範囲は4つのセンサーの範囲の合計である:50kgx4=200kg 注:この製品の新しいタイプそして古いタイプはランダムに送られることに注意し、注文する前に気にしないことを確認してください.
