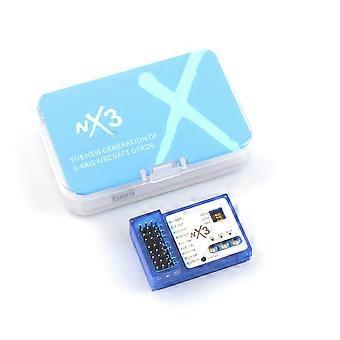

NX3 PRO フライト コントローラー ジャイロスコープ ジャイロ スタビライザー バランス RC 固定翼機飛行機 FPV レーシング ドローン用 仕様: アイテム名: NX3 PRO フライト コントローラー 電圧範囲: 5-6V DC 寸法: 40mm x 25mm 重量:6.5g 特徴: 1.4つのモデルタイプがサポートされています:シングルエルロン、デュアルエルロン、フラペロン、デルタ、VTAIL. 2.3つの飛行モードをサポート: a.レートモード、オフセット補正のためのレートモード. b.ホールドモード、姿勢保持のためのHOLDモード c.ジャイロオフモード、トランスマイタがプレーンを直接制御します. 3.2種類のゲイン制御方法をサポート:無線からのマスターゲイン、コントローラボード上の可変抵抗からの独立軸ゲイン. 4.優れたアルゴリズムを使用して、 より快適で敏感なコントロール感覚をもたらします。 非常に重要: コントローラーは、設置後、または新しい無線システムの交換後、または送信機内でトリミング(またはサブトリム)変更を行った後、センターポジションを再学習する必要があります。これを行うには、フライトモードスイッチを1秒以内にレートモードとホールドモードの間ですばやく2回切り替えます ステータスLED説明: LEDオフ:ジャイロオフモードのNX3. LEDオン:レートモードのNX3. LEDフラッシュ: NX3 をホールド モードにします。 警告: 新しいプレーンの取り付けを開始する前に、次の手順を注意深くお読みください ステップ 1: 取り付け ボードは、ダブル テープを使用して、平面の重心近くにしっかりと取り付ける必要があります。ボードの長辺が方向と一致していることを確認してください。取り付け後、ボードが飛行機にしっかりと取り付けられているかどうかをもう一度確認してください。 ステップ2:モデルタイプの選択 DIPスイッチはWINGモードを設定します、航空機のタイプを通常の飛行機(シングルエルオルン)、通常の飛行機(フラッペロン用のデュアルエルロン)と一致させてください。 デルタ翼(Flywing-wing)と写真1〜4のVテール。DIPスイッチの設定を変更する場合は、デバイスの電源を入れ直して、新しい設定を有効にするようにしてください. ステップ3:配線 写真1〜4に従って提供されたワイヤーを使用して、制御ボードと無線受信機を接続してください。アンチプラグを避けるためにワイヤーの色に注意してください. ステップ4: スイッチとマスターゲインチャンネルの設定 飛行中のフライトモードを切り替えるために、ピン「IN-4」(AUX-IN)を接続したチャンネルに3極スイッチを割り当てます。2極スイッチを使用する場合、レートモードとホールドモードの切り替えしかできないため、ジャイロオフに切り替えることができず Mode.It スイッチチャネルがボードに接続されていない場合はデフォルトでレートモードに設定されます。 トランスマイターにTravl調整機能(エンドポイント調整機能)がある場合は、スイッチチャンネルのエンドポイントを変更してマスターゲインを変更できます。 ステップ5:ジャイロ方向とジャイロゲインの設定 飛行前、ジャイロ補正方向がOKであることを確認する必要があります。 さもなければ、飛行中に制御を失ったり、クラッシュしたりする可能性があります NX3のVRゲインPOTは、ピッチ(ELE)、ロール(AIL)、ヨー(RUD)軸のそれぞれの補正ゲインと方向を制御します。 5時位置=一方向の最大ゲイン 12時=ゼロゲイン 7 時位置 = 反対方向の最大ゲイン 検査を実行するには、ボードに電源を入れ、飛行機を持ち上げて、以下の 6 つのステップに従って確認します。 ステップ 6: センターポジションを再学習します フライト モード スイッチを 1 秒以内にレート モードとホールド モードの間で 2 回すばやく切り替えます パッケージは以下を含みます: 1x NX3 Pro フライト コントローラー 1x マニュアル 5 x ワイヤー
